房屋测绘均摊计算系统（AutoCAD）
实例分析:东湖大厦
－、用户操作准备
用户在使用系统前，需要做以下四步准备：
01.从房产设计图中提取关键曲线，另排列于设计图中。

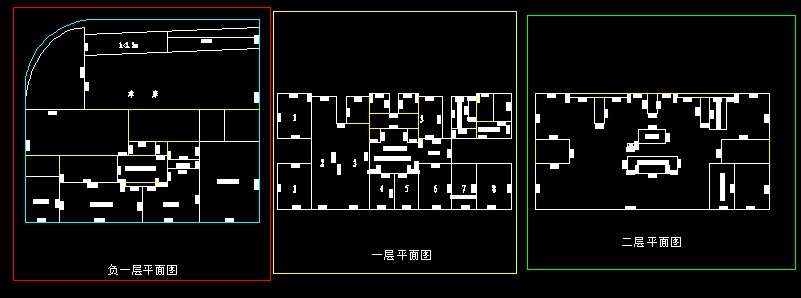

02.给以上各个图纸设置矩形边框，用以区分提取图与CAD原设计图以及相互之间的区分。如下图
说明：
矩形边框要求如下：
a．矩形。
b．线宽1.06（暂定）（系统会搜索所有线宽为1.06的矩形作为标识线）
c．分别设置简单的系统颜色，用以操作识别
03.框选所有曲线，设置成白色。根据不同计算类型，如住宅性，商业性，车库性，公共面积性，等用多段线功能拟合成封闭曲线。
说明：
a． 如果已经是封闭曲线，只需要设置上相应的颜色即可。
b． 目前暂定住宅型红色，商业性蓝色，车库性黄色，公共面积性绿色，公共管理设备性质洋红色。其他需要添加的预先定义即可
c． 注意阳台等需要计算一半的位置拟合成三角形，即一半面积。拟合阳台主要是为了识别阳台属于哪家，否则阳台无法计算。
04.给每一个拟合的封闭曲线添加一个文字特性标识，用户后续的分摊系数公式。图示如下：
说明：
a． 每个封闭曲线只添加一个文字标识。
b． 文字标识为Mtext。
c． 文字标识插入点必须位于封闭曲线内。
二、系统实现
系统实现的难点有两个：

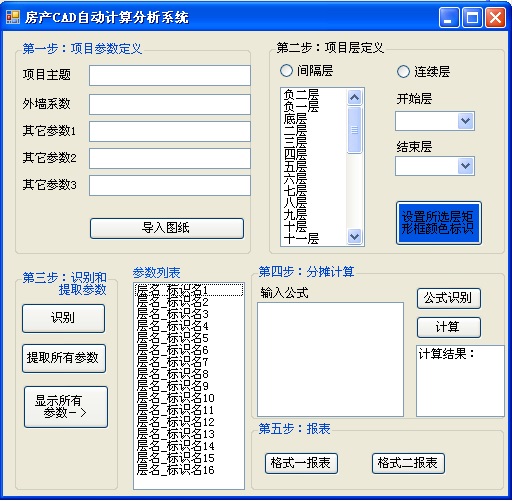

第一个是实现图纸内部各种元素的界面定义，因为图纸元素众多，重点是实现区分各种CAD图纸元素。并把参数有效的传递到底层。以下是本系统大致的界面设计，中间可能需要改动相关内容。
第二个请参考本文第六项。
第一步：用户输入该项目的相关参数。
第二步：定义该图纸涉及的所有层。分为两种情况，第一种是非连续性质的，譬如奇数层第二种是连续性质的如3－21层等。对于单个的层譬如负一层可以用两种方式中的任何一个。
三、系统识别图形和所有参数用于分摊计算
四、关于图形面积计算过程
五、数据提取和记录
六、分摊系数界面实现

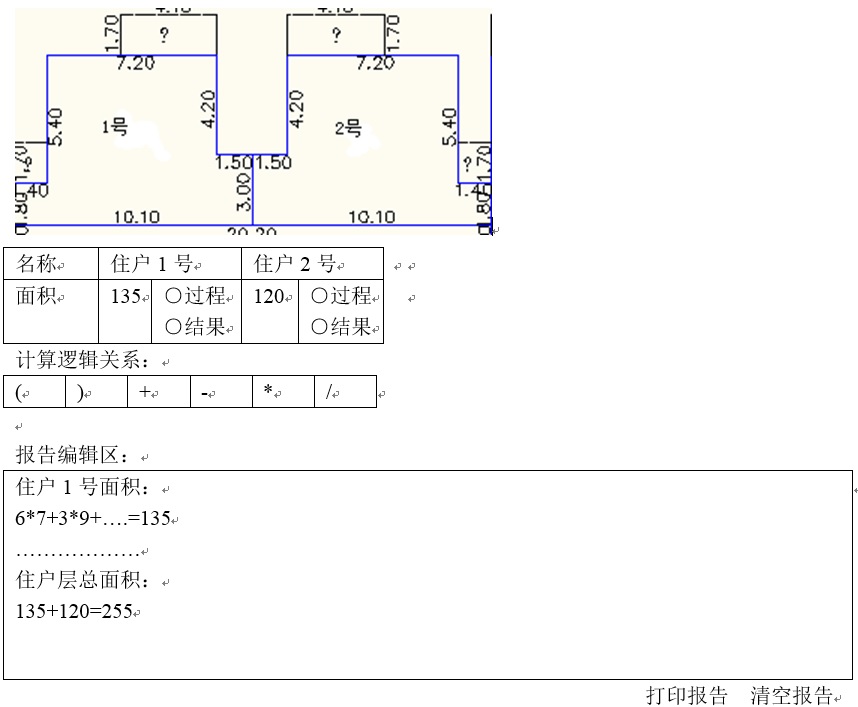

这是界面实现的第二个难点，分摊系数定义的界面实现，分摊系数定义对于每个楼，每种面积类型规律性不强，需要实现用户的实时定义。这需要底层识别各种元素以后，传递到上层，在界面显示出来，然后在界面上实现用户的动态操作，操作完成以后，需要把界面元素用公式的方式传递到下层计算。
七、分摊系数系统计算
八、图片截取
九、DOC报告实现
十、Dwg报告格式实现
十一：计算方式页面展示
