产品介绍

 一、 开发目的


通过对AutoCAD系统进行二次开发,实现自动绘制FTTH常用的路由、光缆、光交、接头盒、分纤箱、终端盒。生成图纸以后自动计算相关材料的数量、施工方式等。从而提高设计人员的设计效率和统计的准确率。



4

二、 运行环境

AutoCAD版本: AutoCAD2008, AutoCAD2010.

操作系统: Windows XP, Windows7.



三、文件和环境配置

1. 本系统每次发布的文件列表如下:

  FTTH.arx :系统的可执行文件,用于CAD调用,命令添加和程序执行。

  acad.rx : 本文件是AutoCAD默认的库加载文件,用于命令的加载。

  Template.xls : 本文件是本次开发系统统计部分的模板文件,用于统计时写入统计数据。

  FtthData文件夹 :本文件夹是FTTH系统的数据文件,内部放有相关的图块文件。

  FtthData/GuangJiao_BiGua.dwg :本文件是光交壁挂式图块,用于光交图块的插入。

  FtthData/GuangJiao_LuoDi.dwg :本文件是光交落地式图块,用于光交图块的插入。

  FtthData/ JieTouHe.dwg :本文件是接头盒图块,用于接头盒的插入。

2. 文件使用说明

   直接复制以上文件到CAD安装目录下的Support文件夹中,然后重新启动AutoCAD即可。例如,如果AutoCAD的安装目录为C:\Program Files\AutoCAD2008,那么请复制所有文件到C:\Program Files\AutoCAD2008\Support中。

注意事项: 如果您在复制过程中发现Support目录下已经有Acad.rx文件,那么请打开该文件把本系统发布的Acad.rx文件中的内容复制过去即可。

3.系统执行命令

光缆设计命令: GL

光交设计命令: GJ

接头盒设计命令: JTH

分纤箱设计命令: FXX

终端盒设计命令 : ZDH

路由设计命令 : LY

统计命令 : TJ

4. 环境配置

    由于本系统要对特殊类型的多段线和图块执行编辑命令,所以需要配置双击反应动作。

配置方法:

打开AutoCAD, 输入CUI命令,选择鼠标双击,然后删除图块和多段线即可。



四、光缆设计流程

1.光缆设计流程概述

  a. 配置好流程和开发环境以后,打开AutoCAD,输入GL命令,系统弹出光缆设计对话框。

  b. 用户选择光缆类型,光缆类别,光缆芯数,光缆长度,光缆布放方式1-6,点击确认按钮。

  c. 系统提示用户画一条多段线,并自动设置多段线的宽度和线型类型。

  d. 用户画好多段线,点击确定,系统自动根据用户选择添加文字。

  e. 光缆设计完成以后,用户编辑可以双击光缆多段线。

  f. 系统重新弹出光缆设计对话框。

  g. 用户选择光缆的各种选项。

  h. 点击确定,系统自动更新光缆的所有数据。



5





2. 光缆设计详细流程

  1. 创建流程

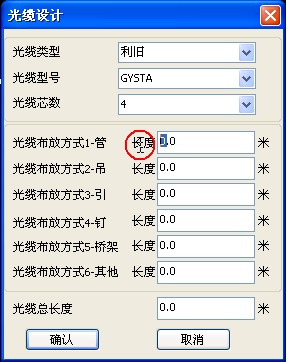

  1.   配置好流程和开发环境以后,打开AutoCAD,输入GL命令,系统弹出光缆设计对话框,如下图1所示。

  2. 用户选择光缆类型,如下图2所示。光缆类型支持新建,利旧和拆除三种类型。如果用户选择新建,那么系统自动生成粗实线。如果用户选择利旧类型,系统自动生成细实线,如果用户选择拆除类型,系统自动生成细虚线。

  3.     用户选择光缆类别,如下图3所示。目前系统支持GYSTA、GYDTA两种类别,后续可以任意添加。

  4. 用户选择光缆芯数,如下图4所示。目前系统支持4、6、8、12、24、36、48、72类型的光缆芯数。后续芯数的类型可以任意添加。

  5. 用户选择光缆布放方式1,如下图5所示。默认状态下该长度值为0,用户可以直接输入长度数据即可。

  6.     用户选择光缆布放方式2,如下图6所示。默认状态下默认状态下该长度值为0,用户可以直接输入长度数据即可。

  7.     用户选择光缆布放方式3,如下图7所示。默认状态下默认状态下该长度值为0,用户可以直接输入长度数据即可。

  8. 用户选择光缆布放方式4,如下图8所示。默认状态下默认状态下该长度值为0,用户可以直接输入长度数据即可。

  9.     用户选择光缆布放方式5,如下图9所示。默认状态下默认状态下该长度值为0,用户可以直接输入长度数据即可。

  10.     用户选择光缆布放方式6,如下图10所示。默认状态下默认状态下该长度值为0,用户可以直接输入长度数据即可。

  11.     注意光缆总的长度数据会跟随所有的长度数据自动更新。用以方便用户确认总的长度。

  12.     点击确认按钮。如下图11所示。

  13. 系统提示”输入一点”,如下图12所示,用户可以画多段线。

  14. 用户点击右键,然后选择完成,系统会自动设置多段线的宽度和线型。如下图13,14,15所示。

  15. 系统自动添加文字信息如下图16所示和内部的属性信息。

  16. 完成光缆设计。

  1. 编辑流程

  1. 用户选择设计好的光缆多段线,双击鼠标即可重新弹出光缆设计对话框。注意此时的对话框已经把要重新设计的光缆的属性数据读取进来。用以方便用户重新设计,如下图17所示。

  2. 用户根据新的光缆设计需要,选择相应的类型,类别等等,选择流程和创建流程是一样的。

  3. 点击确认按钮,系统会自动更新线的宽度,线型,以及附属的文字信息。

  4. 完成编辑。

  1. 文件保存

        用户设计完成一个图纸以后,可以直接保存即可。本系统支持数据的硬盘保存,    用户下次打开图纸,同样可以进行编辑和统计工作。



五、光交设计流程

  1. 1.光交设计流程概述

      a. 配置好流程和开发环境以后,打开AutoCAD,输入GJ命令,系统弹出光交设计对话框。

      b. 用户选择光交类型,光交箱类别,光交箱容量,光分器类型,光分器类别,光分器数量,点击确认按钮。

      c. 系统提示用户选择一个图块插入点,用户选择点。

      d. 系统自动根据光交类别在用户选择点的位置插入光交图块,并自动添加文字信息。

      e. 光交设计完成以后,用户编辑可以双击光交图块。

      f. 系统重新弹出光交设计对话框。

      g. 用户选择光交的各种选项。

      h. 点击确定,系统自动更新光交的所有数据。







    2.光交设计详细流程

    01. 创建流程

  2. 2

  1.   配置好流程和开发环境以后,打开AutoCAD,输入GJ命令,系统弹出光交设计对话框,如下图18所示。

  2. 用户选择光交类型,如下图19所示。光交类型支持新建,利旧和拆除三种类型。

  3. 用户选择光交箱类别,目前系统支持落地式和壁挂式光交箱,如下图20所示,用户如果落地式,系统会自动插入落地式光交箱图块,如果用户选择壁挂式,系统会自动插入壁挂式图块。

  4. 用户选择光交箱容量,目前系统支持48、72、144、288、576容量类型,如下图21所示。

  5. 用户选择光分器类型,目前系统支持1:2、1:4、1:8、1:16、1:32类型,如下图22所示。

  6. 用户选择光分器类别,目前系统支持盒式、插片式、机架式三种类型如下图23所示。

  7. 用户输入光分器数量,如下图所示。

  8. 点击确认按钮。如下图24所示。

  9. 系统提示”选择图块插入点”,如下图25所示,用户可以任意选择一点。

  10. 选择以后,系统会自动根据类型插入图块,并且写上文字信息,如下图26所示。

  11. 完成光交设计。



    02. 编辑流程

               a.   用户选择设计好的光交图块,双击鼠标即可重新弹出光交设计对话框。注意此

                     时的对话框已经把要重新设计的光交的属性数据读取进来。用以方便用户重新设

                     计,如下图27所示。

               b.   用户根据新的光交设计需要,选择相应的类型,类别等等,选择流程和创建流程

                     是一样的。

  12.    点击确认按钮,系统会自动更新光交的类型,以及附属的文字信息。

  13.    完成编辑。



    03. 文件保存

            用户设计完成一个图纸以后,可以直接保存即可。本系统支持数据的硬盘保存,    用户下次打开图纸,同样可以进行编辑和统计工作。



五、接头盒设计流程

  1. 1. 接头盒设计流程概述

      a. 配置好流程和开发环境以后,打开AutoCAD,输入JTH命令,系统弹出接头盒设计对话框。

      b. 用户选择接头盒端口,接头盒芯,用户输入接头盒型号,点击确认按钮。

      c. 系统提示用户选择一个图块插入点,用户选择点。

      d. 系统自动在用户选择点的位置插入接头盒图块,并自动记录属性信息。

      e. 接头盒设计完成以后,用户编辑可以双击接头盒图块。

      f. 系统重新弹出接头盒设计对话框。

      g. 用户选择接头盒的各种选项。

      h. 点击确定,系统自动更新接头盒的所有数据。



    2.接头盒设计详细流程

    01. 创建流程

         a.  配置好流程和开发环境以后,打开AutoCAD,输入JTH命令,系统弹出接头盒设计对话框,如下图28所示。

  2.    用户选择接头盒端口类型,如下图29所示。接头盒端口类型支持二进二出、三进三出两种类型。

  3. 用户输入接头盒型号,如下图30所示。

  4. 用户选择接头盒芯数,如下图31所示,本系统支持24和48芯数。

  5. 点击确认按钮。如下图32所示。

  6. 系统提示”选择图块插入点”,如下图33所示,用户可以任意选择一点。

  7. 选择以后,系统会自动插入图块,并且记录属性信息,如下图34所示。

  8. 完成接头盒设计。



02. 编辑流程

  1.            a.   用户选择设计好的接头盒图块,双击鼠标即可重新弹出接头盒设计对话框。注意

                     此时的对话框已经把要重新设计的光交的属性数据读取进来。用以方便用户重新

                    设计,如下图35所示。

               b.   用户根据新的接头盒设计需要,选择相应的端口类型,型号等等,选择流程和创建流程是一样的。

  2.   点击确认按钮,系统会自动更新接头盒的类型,以及附属的信息。

  3.    完成编辑。

    03. 文件保存

用户设计完成一个图纸以后,可以直接保存即可。本系统支持数据的硬盘保存,    用户下次打开图纸,同样可以进行编辑和统计工作。

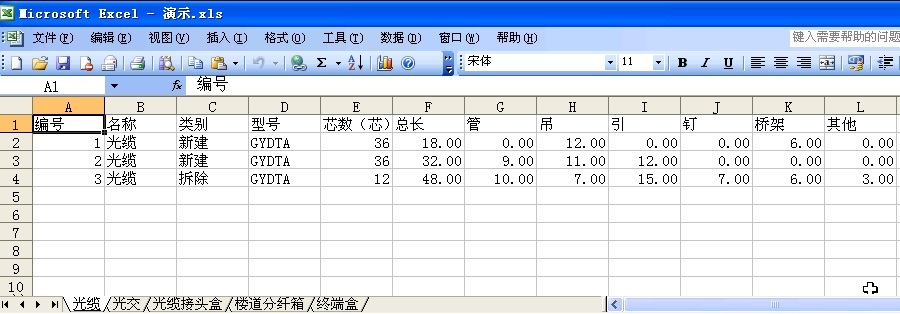

最后设计好的图纸可以利用系统的统计工具一次性统计出所有的材料,出BOM给供应商,示例如下。
